Прецизна червячна скоростна кутия

Изпрати запитване

Чат сега

представяне на продукта

Прецизната червячна скоростна кутия е идеален заместител на прецизни планетарни редуктори. Индустриалната автоматизация и други свързани области могат значително да намалят разходите за използване на прецизни зъбни редуктори. Червячният вход може да бъде свързан последователно от двигател за постигане на синхронен изход на множество червячни зъбни колела. Може да се използва заедно с обработващо оборудване за електронна, комуникационна и други индустрии. Има надеждна точност на изхода, с точност на изхода по-малка или равна на 1 дъгова минута (по-малко или равно на 0,017 градуса, по-малко или равно на 1um) и странична междина по-малко от или равно на 1 дъгова минута (По-малко или равно на 0,017 градуса, по-малко или равно на 11um).

Оптимизираният дизайн на контактната зона на прецизната червячна скоростна кутия на двойната водеща червячна предавка постига точков оптимизиран контакт, използвайки специални сплави за подобряване на устойчивостта на износване, а зацепването клони към „нулево“ странично отстраняване, което го прави особено подходящо за високо-прецизни и плавни работни среди на предаване. Страничната хлабина на червячната предавка е регулируема, което удължава живота й и намалява разходите за поддръжка.

Прецизната червячна скоростна кутия е изработена от високо{0}}здрава алуминиева сплав и е формована чрез технология за леене под налягане. Неговата твърдост е подобрена чрез специална термична обработка и има характеристиките на леко тегло и висока якост. Повърхността е обработена с анти-корозия за повишаване на устойчивостта на корозия.

Прецизната червячна скоростна кутия е проектирана да бъде лесна за инсталиране и има стабилен вход. Червеят използва два внесени конусни ролкови лагера, за да осигури висока-здрава опора, а входната скорост може да достигне 4000 об./мин.

Приложими сценарии за прецизна червячна скоростна кутия:
Устройство за прецизно индексиране:Машини с ЦПУ, монтажни линии, машини за рязане, конвейерни линии и др. В ситуации, когато се изисква точно движение, като индексиращи устройства и механизми за четене.
Високопрецизно въртеливо движение:Намаляване на вибрациите и шума, причинени от промени в натоварването и силата на рязане. Намаляване на удара и шума, причинени от въртене напред и назад. Намаляване на увеличеното износване на червячната предавка, причинено от горепосоченото. Увеличете скоростта на реакция на изхода на червячната предавка.
Прецизно индексиране, когато има промяна в скоростта: Намаляване на удара и шума, причинени от промени в скоростта. Намаляване на износването на червячна предавка, причинено от промени в скоростта.

Прецизната червячна скоростна кутия има множество опции за изход:

Кух изход със свиваем диск за висока прецизност и лесна интеграция.

Плътен изход (единична или двойна ос).

Изходен отвор за ключ за лесен монтаж.

Изход на предавка и рейка.

параметър на продукта(спецификация)

Следват техническите параметри на някои модели прецизни червячни предавателни кутии. Ако имате нужда от подробна информация за този или други модели, моля свържете се с нашия търговски персонал.
Гореща линия:+86 18944738967 Имейл:ruixinzidonghua@gmail.com ИДЕНТИФИКАТОР НА ЛИНИЯ:@Miss Yuan

Скорост		3000 об./мин			2000 об./мин			1000 об./мин			о	фа
RDB	съотношение на скоростта "i"	S1	S5	η	S1	S5	η	S1	S5	η
45	14.5	45	75	0.85	52	82	0.81	58	90	0.75	5500	3800
	19.5	48	78	0.82	54	85	0.78	61	94	0.73
	25	49	80	0.78	56	88	0.76	62	95	0.71
	30	53	82	0.75	59	92	0.71	64	98	0.65
	40	49	80	0.72	55	86	0.69	58	91	0.6
	50	48	78	0.65	53	83	0.62	57	88	0.51
	60	49	79	0.6	54	85	0.55	58	89	0.5
50	5.2	55	80	0.86	68	95	0.82	75	112	0.8
	9.25	55	80	0.85	69	95	0.83	75	112	0.76
	19.5	52	76	0.82	67	89	0.8	75	108	0.73
	25	51	76	0.8	70	92	0.75	78	112	0.7
	35	60	86	0.65	65	100	0.67	78	115	0.68
	40	60	86	0.65	65	100	0.67	78	115	0.68
	50	56	82	0.64	63	95	0.6	72	112	0.58
	60	55	80	0.55	65	95	0.53	72	112	0.52
55	14.5	82	130	0.83	98	155	0.8	112	181	0.77	6800	4600
	19.5	86	135	0.82	102	160	0.79	117	190	0.76
	25	92	141	0.8	105	162	0.78	119	192	0.75
	30	95	145	0.77	112	168	0.76	126	195	0.74
	40	93	143	0.72	111	165	0.7	124	194	0.68
	50	93	142	0.66	108	158	0.63	120	189	0.6
	60	92	138	0.64	105	153	0.6	118	186	0.58
63	14.5	104	174	0.86	142	232	0.82	155	260	0.75	8500	8000
	19.5	100	168	0.82	132	220	0.77	146	251	0.73
	25	91	158	0.78	130	223	0.76	136	238	0.7
	30	115	185	0.75	150	245	0.7	168	276	0.65
	40	110	180	0.72	150	245	0.69	165	275	0.6
	50	102	170	0.65	132	223	0.62	146	250	0.52
	60	96	162	0.6	130	218	0.55	140	239	0.51
75	14.5	151	243	0.85	195	310	0.83	235	350	0.76	10000	10100
	19.5	160	250	0.82	210	320	0.8	234	348	0.73
	25	152	245	0.8	201	315	0.75	213	320	0.7
	30	168	260	0.65	230	345	0.67	258	360	0.68
	40	163	258	0.65	220	330	0.67	243	345	0.68
	50	150	243	0.64	210	322	0.6	225	320	0.58
	60	146	236	0.55	202	312	0.53	210	310	0.52
	80	128	220	0.5	192	300	0.5	205	300	0.48
90	14.5	272	390	0.83	368	540	0.8	420	590	0.77	15000	12000
	19.5	265	385	0.82	356	530	0.79	389	560	0.76
	25	250	380	0.8	341	525	0.78	365	545	0.758
	30	312	420	0.77	406	580	0.76	450	630	0.74
	40	275	385	0.72	358	550	0.7	410	605	0.68
	50	260	380	0.66	340	534	0.63	389	586	0.6
	60	225	350	0.64	318	526	0.6	350	568	0.58
	80	220	345	0.62	280	489	0.58	318	521	0.52

характеристика и приложение на продукта

Прецизната червячна скоростна кутия може да се използва широко в различни индустриални области, като машини за прецизно полиране, серво оси, оборудване за автоматизация, производствени линии, роботи с четвърта ос и др.

производствени детайли

По-долу са подробностите за външния вид и информацията за параметрите на видовете прецизни червячни редуктори.
Изход на кух вал:

product-840-669

product-797-770

Изход на плътен вал:

product-836-625

product-755-746

Изход на слота за ключове:

product-804-763

product-838-797

Следното е урок за инсталиране:

Лесен за инсталиране: Приемане на съединител с двойна диафрагма, осигуряващ по-висока прецизност и твърдост на фланеца на серво мотора, лесен за смяна.

product-488-237

Монтажна позиция:

product-737-518

product-611-391

квалификация на продукта

Нашата фабрика се фокусира върху производството на високо-качествени промишлени продукти с висока прецизност и твърдост и има много години отличен професионален опит в качественото и безопасно производство. Всички наши продукти са преминали през сертификат за безопасност.

High Precision Planetary Gearbox

Нашата компания е специализирана в системи за промишлена безопасност, като предлага широко портфолио от продукти за безопасност с цялостно покритие на моделите-, като същевременно спазва строги стандарти за качество на промишлена безопасност. С години на отдаденост на индустриалната безопасност в производството, ние натрупахме задълбочен опит в тази област.

Нашата постоянна мисия е да осигурим по-безопасни работни места за нашите клиенти. В съответствие с тази мисия, всеки служител на компанията се стреми да предостави на клиентите задоволителни продукти, съчетани с първокласни услуги.

Ние с нетърпение очакваме да си сътрудничим с клиентите, за да изградим сигурна индустриална производствена среда и заедно да изградим по-светло бъдеще.

Популярни тагове: прецизна червячна скоростна кутия, Китай прецизна червячна скоростна кутия производители, доставчици, фабрика

Един чифт

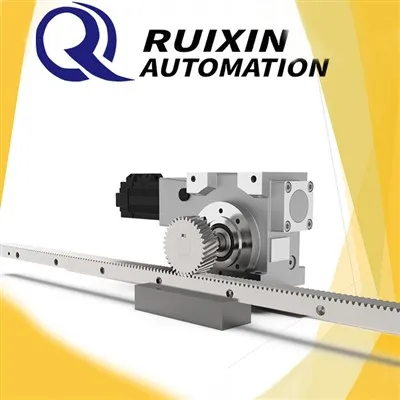

Червячна винтова скоростна кутия
